管束
2019-09-23 14:38
       工厂式直热的换热器两端的管板,其中一端不固定在壳体上,可以沿管长方向自由浮动,称为浮头。当管束受热或受冷时,管束连同浮头一起在壳体内沿轴向自由伸缩,而与壳体的膨胀无关,完全消除了热应力。特点:结构较为复杂,成本高,因消除了温差应力,是一种应用较多的结构形式。把每根管子都弯成U形,两端固定在同一管板上,每根管子可自由伸缩,来解决热补偿问题。结构较简单,管程不易清洗,常为洁净流体,适用于高压气体的换热。

        套管式换热器,结构:由两种直径不同的标准管组成同心套管,一般外管由无缝钢管制成,内管由紫铜管构成。还可根据换热要求,将多段套管的内管用U形管连接,而外管之间也用管子连接,从而增加传热面积。套管中的冷、热流体可以逆流或并流。应适当选择两个管径,以使内管与环隙间的流体呈湍流状态,使具有较高的总传热系数,同时也减少垢层的形成。

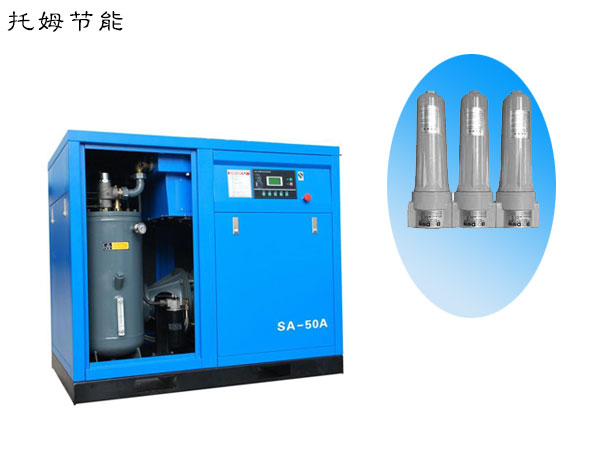

余热利用空压机





       优点:结构简单,加工方便,能耐高压,传热系数较大,能保持完全逆流使平均对数温差最大,可增减管段数量,应用方便。缺点:单位传热面的金属消耗量大,流体流动阻力大,清洗水垢困难。故一般只适用于换热量不大、所需传热面亦不大及高压的场合。

       蛇管式换热器:蛇管式换热器可分为沉浸式和喷淋式两种。沉浸式蛇管换热器;蛇管多以金属管子弯绕而成,或制成适应容器需要的形状,沉浸在容器中,冷、热流体分别在管内、外进行换热。优点:结构简单、便于制造、防腐且能承受高压。

       喷淋式蛇管换热器,冷水由最上面管子的喷淋装置中淋下,沿管表面下流,而被冷却的流体自最下面管子流入由最上面的管子流出,与外面的冷流体进行热交换,所以传热效果较沉浸式为好。优点:占地较大,水滴溅到周围环境,且喷淋不易均匀。
