高温热源
2019-09-25 10:15
        1→2等温膨胀;热力系统从境中吸收热量;

        2→3绝热膨胀:热力系统对环境做功;

        3→4等温压缩:热力系统对环境做负功,系统恢复原来状态。

       卡诺循环在理论上指出了提高热机效率的可靠途径,并由此奠定了热力学第二定前基础。可以证明,以任何工作物质作卡诺循环,其效率都一致;还可以证叫,所有实际循环的效率都低于同样条件下卡诺循环的效率,也就是说,如果高温热源和低温热源的温度确定之后,卡诺循环的效率是在它们之间工作的一切热机的最高效率极限,因此,提高热机的效率,应努力提高高温热源的温度和降低低温热源的温度。低温热源通常是周图环境,降低环境的温度难度大、成本高,是不足取的办法。所以,现代热电厂的铜炉尽量高水蒸气的温度,使用过热蒸汽去推动汽轮机,正是基于这个道理。

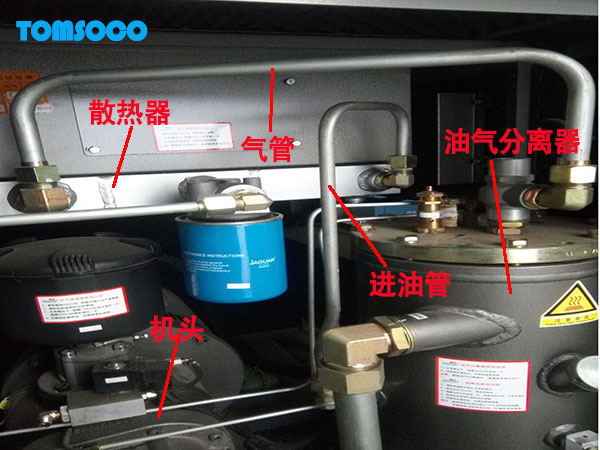

螺杆空气压缩机余热回收

       逆卡诺循环如果沿卡诺循环相反的方向进行,就形成制冷循环。制冷循环是热力循环的一种,热力循环包括制冷循环和热机循环。理想制冷循环称为逆卡诺循环。

       逆卡诺循环是与卡诺循环的过程相同而方向相反的逆向热力循环,在温嫡图上或压图上,循环的各个过程都是按逆时针方向依次变化的。所有制冷循环一定是逆向循环。

       假设低温热源(即被冷却物体)的温度为T0,高温热源(即环境介质)的温度是Tk,则制冷工质的温度在吸热过程中为T0,在放热过程中为TK,就是说在吸热和放热过程中工质与低温热源及高温热源之间没有温差,即传热是在等温下进行的,压缩和膨过程是在没有任何损失情况下进行的。

        在其循环过程为:制冷工质在T0。下从低温热源(即被冷却物体)吸热量Q0,并进行等温膨胀4→1,然后通过绝热压缩1→2,使其温度由T0升高里环质的温度TK,再在TK下进行等温压缩2→3,并向环境介质(即高温热圆)放出热量Qk,最后再进行绝热脂胀3→4,使其温度由TK降至T0,即使工质回到初始状态4而完成一个循环。可见,这一循环山两个等温过程和两个绝热(等)过程所构成.

       4→1等温影胀:系统从低温热源吸热;

       1→2等熵压缩:外界对系统做功;

       2→3等温压缩:系统向高温热源放热;

       3→4等熵膨胀:系统恢复原来状态.
