热泵热水器高手必读-电子膨胀阀有哪些种类
2019-02-26 08:50


        尽管热力膨胀阀的调控性能比毛细管有较大的改进,但由于控制信号是通过感温包感受蒸发器出口处工质过热度变化,再由感温介质传到膜片处,由于时间滞后、控制精度不高,且由于膜片的变形量有限,调节幅度不大。为此,人们发明了电子膨胀阀,电子膨胀阀是通过电子感温元件测知蒸发器出口处工质过热度的变化,并通过电动执行机构驱动阀杆运动,具有感温快、调节范围大、能够十分精确地控制工质流量,从而精确地控制蒸发温度。

       电子膨胀阀的开度可在0~100%的范围内进行精确调节,从全闭到全开态可在极短时间内完成,反应和动作速度快,开闭特性和速度均可在控制程序中设定,适宜不同工况和工质的要求。在结霜程度不严重的地区,如北方地区,可以用膨胀阀全开的方式进行旁通除霜。电子膨胀阀还有一个优点,就是可以双向减压,这样对于热泵的自动控制非常有利,可以简化控制回路,提高控制系统的可靠性。优点是信号收集比较多、比较完善、调节精确、品调节效果好,调节及时。

热泵热水器电子膨胀阀的分类

 (1) 电磁式。电磁式电子膨胀阀通常用电磁线圈带动阀杆运动。通过调节电磁线圈的产生不同的电磁力,控制阀的开度。

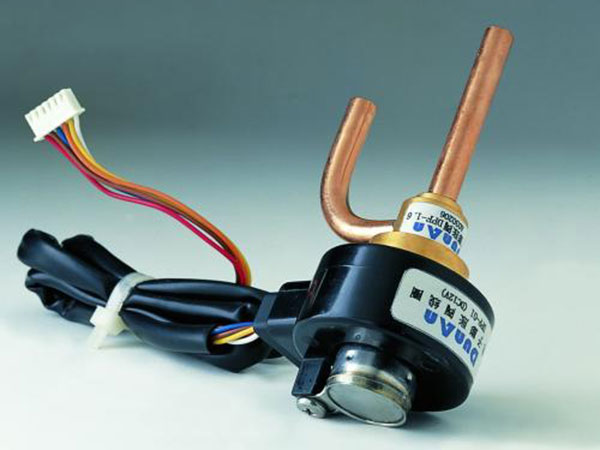

(2)电动式。a电动式电子影胀阀般由步进电动机驱动阀杆运动。根据电动机与阀杆的连接方式可细分直动型和减速型两种。图3-38为电动式电子膨胀阀、3.电子膨胀阀的参数


性能参数

①最大动作压差在90%的额定电压,规定的励磁方式、励磁速度等条件下,阀能够可靠动作的最大动作压力差,R22 为2. 26MPa、R407C 为2. 48MPa、R410A为3.43MPa。

②逆向开阀压力差应不小于1. 471MPa (不带关闭功能的产品除外)。

③阀口泄漏量(不带关闭功能的产品除外)当阀口径不大于2. 4mm时,泄洞量红不大于600mL/min;当阀口径为2.4~4mm时,应不大于1000mL/ min。

④电气性能阀线圈引线与阀体间的绝缘电阻不小于100Mn;阀线圈引线与阀体间家承受交流500V、1min 或交流600V、1s 的电气强度试验,无击穿或闪络现象(整定温号流值为5mA);线圈温升不大于60C。

⑤噪声不大于45dB (A)。
⑥寿命阀经10万次开闭动作试验,仍可满足相关要求;关闭止动器在阀经3万
全闭动作后仍可满足相关要求。


热泵热水器使用电子膨胀阀要注意的问题


①它是近些年来开发的技术,目前尚处于逐步成熟阶段,各个标准还不够完善。

②由于它的控制涉及多种传感器和数量较多的电子元器件,因此可靠性比较差,所以应尽量选用技术比较成熟的厂家或国外名牌的产品。

③由于它内部有比较大的磨损量运动和易于老化的电子零部件,所以寿命比较短。对于变化比较频繁的制热环境,就要考虑3万次左右的运动次数可以使用多长时间。同时应该充分注意到灰尘、潮湿和腐蚀气体,尤其是雨水等环境因素对它造成的失灵或损害。

④价格比较高,相应的控制部分的成本也比较高,维修的难度和成本也较高。这对于竞争激烈的家电市场是必须充分考虑的问题。

        热泵热水器使用的电子膨胀阀,一般由吸气过热度进行调节,由压力传感器和温度传感器提供信号,控制器执行调节动作;工作时,压力传感器将蒸发器出口压力信号,温度传感器将压缩机吸气温度信号传给控制器,有的产品只有其中一个传感信号。控制器将信号处理后,输出电脉冲作用于电子膨胀阀的步进电机,将阀调节到所需要的位置。

       电子膨胀阀可通过事先预制的程序,在各个工况下精确地控制节流状态,提高系统的能效比和可靠性。

        对于热泵热水器这种工作温度范围宽广的装置,如果仅从性能这方面考虑,采用电子膨胀阀是最合适的,尤其是在北方或者10°C以下的低温天数较多的地区。在选配时应对各种规格的产品,在各种工况下做充分的匹配实验,得出最佳的型号和最合适的控制方案。同时要和控制板厂充分沟通,便才能制造出性能最好的空气能热泵。随着电子膨胀阀技术的不断成熟,它得到越来越多的空气能热泵采用,实践证明,采用电子膨胀阀使热泵的性能得到较大的提高。还有一些节流装置,比如膨胀机等,由于中小型系统使用较少。
