空气源热泵的四通阀有什么功能?
2019-03-21 10:50

      空气源热泵的四通阀又叫四通换向阀。是热泵系统中一个重要的元件。

      空气源热泵在工作制热时,必须通过蒸发器降温吸收外界环境中的热量,通常要求蒸发器与外界气温保持15C左右的温差,才能吸收足够的热量。

     那么当外界温度(实际就是空气的温度)降到15C以下时,空气能的蒸发器的温度必须降到0C以下才能正常工作。此时如果蒸发器翅片有水,就要结霜了。霜的加厚将使得蒸发器的吸热效果下降,甚至不能工作,所以要除霜。除霜的办法很多,最直接的就是改变工质的运动方向,将蒸发器和冷凝器对调,这样压缩机出来的高温的气体就直接进入蒸发器,蒸发器身上的霜就自然融化了,也就是通常所说的“除霜”。要达到这个目的,就要借助四通换向阀这个部件。

     四通阀的作用是是热泵热水器系统进行除霜时,用以改变工质流动方向的部件。

     在热泵热水器正常制热时,四通阀线圈不通电(注意,这一点和空调机是相反的。空调机制冷时间最长,所以制冷时不通电,这样设置系统的可靠性较高;空气能绝大部分时间是制热,制热时不通电是最合适的设置)。工质正常进行循环,当系统进入除霜工况时,电磁阀线圈处于通电状态,使压缩机的排气进入室外机蒸发器,冷凝器此时被迫成为吸热部件,蒸发器获得高温高压的制冷剂,形成除霜循环。

     选用四通换向阀的容量应与机组的制热量、制冷量相匹配,其接管也应与排气、吸气管相匹配。所选四通阀容量过大时,会造成功能切换困难;所选四通阀容量过小时,会使工质流过四通阀阻力过大,影响机组性能。

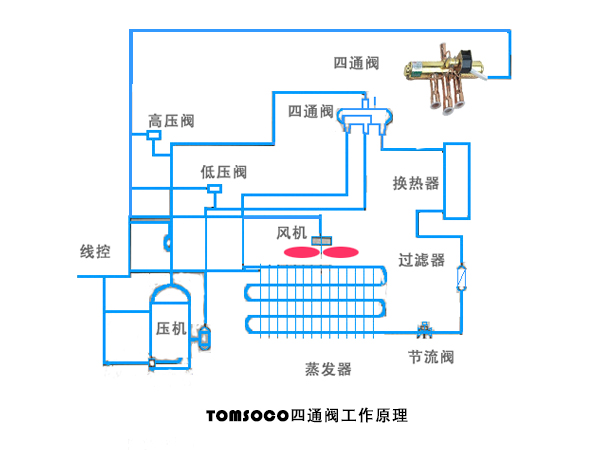

      四通阀上共有4个接管,空气能制热水时,一般控制线圈不通电,接管1与接管3连通,接管2与接管4连通,接管1 (通常用字母D标注)接压缩机排气管,接管4 (通常用字母S标注)接压缩机吸气管,接管3 (通常用字母E 标注)接冷凝器,接管2 (通常用字母C标注)蒸发器,这点与空调是相反的,一定要注意。当机组除霜时,四通阀通电,接管1连接2,接管3连接4,也就是1、4不变,2、3对调。

      当四通阀安装时,.需用焊接方法与压缩机和换热器连接,应设法控制四通阀在焊接过程中的温升,否则会造成四通阀损毁。一般采用湿毛巾包住四通阀的进管和出管处,再进行焊接。

      四通阀在空调中大量应用在制冷和制热的转换中,在空气能中应用也比较多。四通阀是空气源热泵热水器在寒冷季节进行除霜的重要部件,采用其他方式如旁通除霜、电化霜和自然除霜的机组上,可以不设置四通阀。采用直热加热方式的空气源热泵装置。如果未设置循环加热水泵,由于没有办法向冷凝器提供热源,也不宜采用四通阀,可采用旁通方式除霜。
